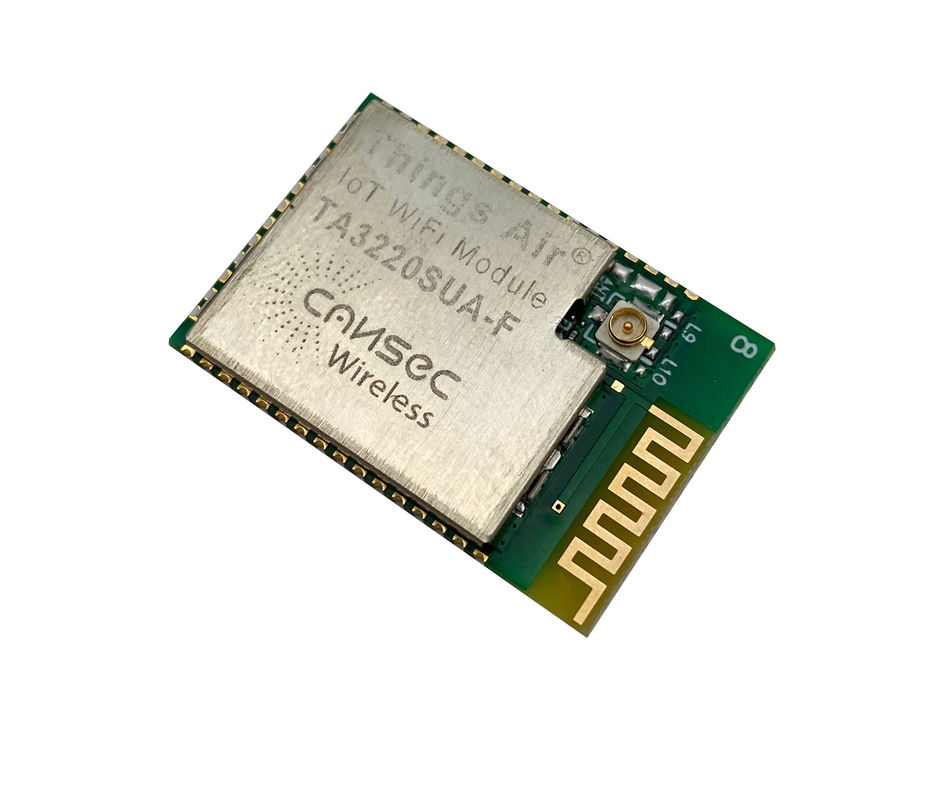

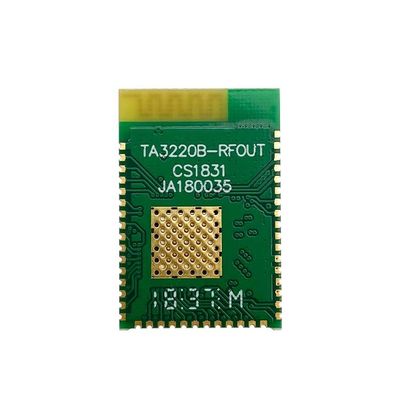

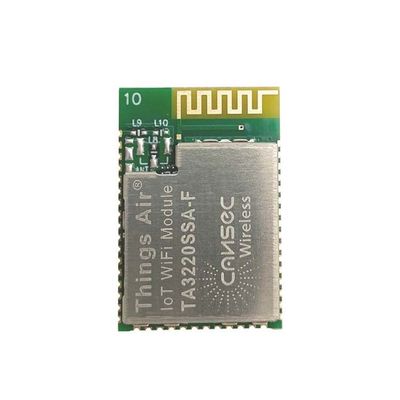

Entrée-sortie Smart TA3220S d'IoT de module d'émetteur-récepteur du Ti CC3220 Wifi de passage de Wifi

Image Grand : Entrée-sortie Smart TA3220S d'IoT de module d'émetteur-récepteur du Ti CC3220 Wifi de passage de Wifi

Détails sur le produit:

Lieu d'origine:	Pékin
Nom de marque:	Cansec Wireless
Numéro de modèle:	TA3220SSA-F/TA3220SUA-F

Conditions de paiement et expédition:

Quantité de commande min:	100
Prix:	USD 7.18$ per piece
Détails d'emballage:	Boîte pour 1000 morceaux Taille de paquet : 403420 cm Poids brut : 5,000 kilogrammes
Délai de livraison:	3~6 semaines
Conditions de paiement:	T/T
Capacité d'approvisionnement:	2000000 morceaux par an

Contact

Entrée-sortie Smart TA3220S d'IoT de module d'émetteur-récepteur du Ti CC3220 Wifi de passage de Wifi

description de

Taille:	18.226.72.8mm	Puissance de TX:	17dBm
Sensibilité de Rx:	-95dbm	TX actuel:	286mA
Courant de RX:	74mA	Courant de réserve:	1uA
Type d'antenne:	Chip Antenna	Jeu de puces:	CC3220S
Mettre en évidence:	Module d'émetteur-récepteur de CC3220 Wifi , Module IoT d'émetteur-récepteur de Wifi , Ti CC3220 de passage de Wifi

Entrée-sortie Smart TA3220S d'IoT de module d'émetteur-récepteur du Ti CC3220 Wifi de passage de Wifi 0

Cansec a coûté à entrée-sortie d'Effecticve IoT le module sans fil de passage du Ti CC3220 Wifi du module TA3220SSA-F de Smart Wifi d'émetteur-récepteur

Paramètre		Minute	Type	Maximum	Unité
Actuel Consommation	Mode de sommeil (pour hibernez)	-	-	9	uA
	Transmettez le mode (@18dbm, pour le transporteur)	-	400	450	mA
Puissance de TX (pour le transporteur)		-	17	20	dBm
Sensibilité de RX		-	-	-96	dBm
Distance		190			m

Cansec a coûté à entrée-sortie d'Effecticve IoT le module sans fil de passage du Ti CC3220 Wifi du module TA3220SSA-F de Smart Wifi d'émetteur-récepteur

1. le module de TA3220S est conçu basé sur le CC3220S du TI qui fait partie de la plate-forme du microcontrôleur de SimpleLink™ (MCU), qui partagent un environnement de développement commun et facile à utiliser avec un kit à un noyau de développement de logiciel (SDK) et une trousse d'outils riche. Une intégration ancienne de la plate-forme de SimpleLink te permet d'ajouter n'importe quelle combinaison des dispositifs du dossier dans votre conception, laissant 100 pour cent de réutilisation de code quand vos conditions de conception changent. Pour plus d'information, aperçu de visite pour des solutions de SimpleLink™.

2. Commencez votre conception d'Internet-de-choses (IoT) avec une Système-sur-puce d'un seul morceau de WI-Fi® CERTIFIED® MCU (SoC) avec la connectivité intégrée de Wi-Fi. Créé pour l'IoT, la famille de dispositif de SimpleLink™ CC3220x du ™ de Texas Instruments est une solution d'un seul morceau, intégrant deux physiquement séparés, sur-puce MCUs. • Un processeur d'application – ARM® Cortex®-M4 MCU avec un 256KB utilisateur-consacré de RAM, et un 1MB facultatif d'éclair de XIP. • Un processeur de réseau MCU pour courir toutes les couches logiques de Wi-Fi et d'Internet. Ce sous-système basé sur ROM inclut une radio 802.11b/g/n, une bande de base, et un MAC avec un crypto moteur puissant pour rapide, connexions d'internet sécurisé avec le chiffrage mordu par 256.

3. La famille sans fil de CC3220x MCU fait partie de la deuxième génération du TI Internet-sur-un-chip™ la famille des solutions. Cette génération présente les nouvelles caractéristiques et capacités qui promeuvent pour simplifier la connectivité des choses à l'Internet. Les nouvelles capacités comprenant ce qui suit :

• Ravitaillement augmenté de Wi-Fi • Puissance augmentée
• Connexion augmentée de Wi-Fi AP de sécurité des systèmes de dossier (a soutenu seulement par les dispositifs de CC3220S et de CC3220SF) avec jusqu'à quatre stations • Des prises plus ouvertes simultanément de schéma ; jusqu'à 16 prises de schéma, dont 6 sont sûrs
• Appui de HTTPS
• Appui reposant d'api
• Crypto bibliothèque de clés asymétriques
• La famille sans fil de CC3220x MCU soutient les modes suivants : station, AP, et Wi-Fi Direct®. Le dispositif soutient également WPA2 personnel et la sécurité d'entreprise. Ce sous-système inclut les piles incorporées de TCP/IP et de TLS/SSL, le serveur de HTTP, et les protocoles multiples d'Internet. Le dispositif soutient un grand choix de méthodes de ravitaillement de Wi-Fi comprenant le HTTP a basé sur le mode d'AP, la technologie de SmartConfig™, et le WPS2.0.
• Le sous-système de puissance-gestion inclut les convertisseurs intégrés de DC-DC qui soutiennent un large éventail de tensions d'alimentation. Ce sous-système permet des modes de basse puissance de consommation pendant la vie de batterie prolongée, telle que le sommeil profond de basse puissance, hibernent avec le RTC (consommant μA seulement 4,5), et le mode d'arrêt (consommant seulement 1 μA).
• Le dispositif inclut une grande variété de périphériques, y compris une interface de caméra, un I2S, un écart-type, un UART, un SPI, un I2C, et 4 un canal parallèles rapides CDA.

















			ATTRIBUTS GÉNÉRAUX DE PIN
			FONCTION


			Paquet. Pin
			Pin Alias
			Utilisation
			Choisissez comme source de commande
			Config. Supplémentaire. Mux analogue
			Muxed avec JTAG
			Fouille. Pin Mux Config. Repérage.
			Fouille. Pin Mux Config.
			Nom de signal
			Description de signal
			Direction de signal


			Valeur de mode


			7
			SOP1
			Sens de config
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			SOP1
			1 puissance du sens
			NON-DÉTERMINÉ


			8
			SOP0
			Sens de config
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			SOP0
			0 puissance du sens
			NON-DÉTERMINÉ


			9
			OR
			Aucune utilisation
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			Aucune utilisation
			NON-DÉTERMINÉ


			10
			OR
			Aucune utilisation
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			Aucune utilisation
			NON-DÉTERMINÉ


			11
			OR
			Aucune utilisation
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			Aucune utilisation
			NON-DÉTERMINÉ


			12
			LA terre
			LA terre
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			LA terre
			Reliez la terre
			NON-DÉTERMINÉ


			13
			LA terre
			LA terre
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			LA terre
			Reliez la terre
			NON-DÉTERMINÉ


			14
			VDD
			Petite gorgée. entrée
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			VDD
			Tension d'alimentation de puce (VBAT)
			NON-DÉTERMINÉ


			15
			VDD
			Petite gorgée. entrée
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			VDD
			Tension d'alimentation de puce (VBAT)
			NON-DÉTERMINÉ


			16
			GPIO30
			Entrée-sortie
			Non
			Config d'utilisateur non requises
			Non
			GPIO_PAD_ CONFIG_30 (0x4402 E118)
			0
			GPIO30
			GPIO
			Entrée-sortie


			-8
			9
			UART0_TX
			Données d'UART0 TX
			O



			2
			McACLK
			Horloge gauche audio d'I2S
			O



			3
			McAFSX
			Synchronisation gauche audio de cadre d'I2S
			O



			4
			GT_CCP05
			Port de capture de minuterie
			Je



			7
			GSPI_MISO
			MISO de général SPI
			Entrée-sortie


			17(9)
			GPIO31
			Entrée-sortie
			Non
			Config d'utilisateur non requises
			Non
			GPIO_PAD_ CONFIG_31 (0x4402 E11C)
			0
			GPIO31
			GPIO
			Entrée-sortie


			-8
			9
			UART0_RX
			Données d'UART0 RX
			Je



			12
			McAFSX
			Synchronisation gauche audio de cadre d'I2S
			O



			2
			UART1_RX
			Données d'UART1 RX
			Je



			6
			McAXR0
			Données gauches audio 0 (RX/TX) d'I2S
			Entrée-sortie



			7
			GSPI_CLK
			Horloge de général SPI
			Entrée-sortie



			Voyez (5)
			DCDC_ANA2_ SW_P
			ANA2 DCDC
			NON-DÉTERMINÉ



			noeud de commutation du convertisseur +ve


			18
			LA terre
			LA terre
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			NON-DÉTERMINÉ
			LA terre
			Reliez la terre
			NON-DÉTERMINÉ



Descriptions terminales
Pour la pleine table, référez-vous svp à la fiche technique de produit


Pour la pleine table, référez-vous svp à la fiche technique de produit

Entrée-sortie Smart TA3220S d'IoT de module d'émetteur-récepteur du Ti CC3220 Wifi de passage de Wifi 2

Entrée-sortie Smart TA3220S d'IoT de module d'émetteur-récepteur du Ti CC3220 Wifi de passage de Wifi 3

Entrée-sortie Smart TA3220S d'IoT de module d'émetteur-récepteur du Ti CC3220 Wifi de passage de Wifi 4

Entrée-sortie Smart TA3220S d'IoT de module d'émetteur-récepteur du Ti CC3220 Wifi de passage de Wifi 5

Entrée-sortie Smart TA3220S d'IoT de module d'émetteur-récepteur du Ti CC3220 Wifi de passage de Wifi 6

Entrée-sortie Smart TA3220S d'IoT de module d'émetteur-récepteur du Ti CC3220 Wifi de passage de Wifi 7

Entrée-sortie Smart TA3220S d'IoT de module d'émetteur-récepteur du Ti CC3220 Wifi de passage de Wifi 8

Entrée-sortie Smart TA3220S d'IoT de module d'émetteur-récepteur du Ti CC3220 Wifi de passage de Wifi 9

FAQ

Q1 : Est-vous une usine ou la société commerciale ?
A1 : Nous sommes une usine professionnelle avec 25 ans d'expérience.
Q2 : Pouvez-vous accepter OEM/ODM ?
A2 : Sûrs, nous avons une expérience riche d'OEM&ODM.
Q3 : Avez-vous la garantie de la qualité ?
A3 ; Chacun de nos produits a subi la qualité examinant et a deux ans de service après-vente libre.
