Détails sur le produit:
|
| Taille: | 18.6*33.4*2.8mm | Puissance de TX: | 6dBm |
|---|---|---|---|
| Sensibilité de Rx: | -103dBm | TX actuel: | 36mA |
| Courant de RX: | 4.6mA | Courant de réserve: | 1.5uA |
| Type d'antenne: | Chip Antenna | Jeu de puces: | nRf52840 |
| Mettre en évidence: | Cansec BLE52840SA-B,module de Ble Bluetooth nordique,solutions nordiques de NRF52840 IoT |
||

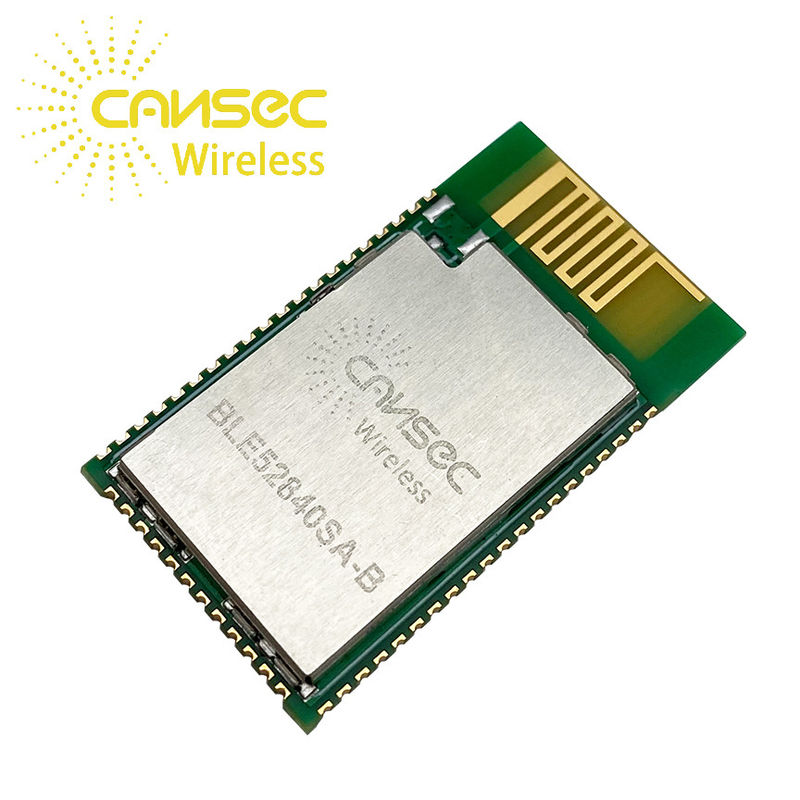

Module bleu de la dent 5,0 d'entrée-sortie de Ble de protocole de petit prix de solutions nordiques multi de Cansec BLE52840SA-B NRF52840 IoT
Module bleu de la dent 5,0 d'entrée-sortie de Ble de protocole de petit prix de solutions nordiques multi de Cansec BLE52840SA-B NRF52840 IoT
| Nombre de protection | Nom | Pin Type | Description |
| 1 | LA terre | Pin au sol | Reliez à la terre |
| 2 | P1.10 | Entrée-sortie de Digital | Entrée-sortie d'usage universel |
| 3 | P1.11 | Entrée-sortie de Digital | Entrée-sortie d'usage universel |
| 4 | P1.12 | Entrée-sortie de Digital | Entrée-sortie d'usage universel |
| 5 | P1.14 | Entrée-sortie de Digital | Entrée-sortie d'usage universel |
| 6 |
P003 AIN1 |
Entrée-sortie de Digital Entrée analogique |
Entrée-sortie d'usage universel Entrée analogique |
| 7 |
P0.28 AIN4 |
Entrée-sortie de Digital Entrée analogique |
Entrée-sortie d'usage universel Entrée analogique |
| 8 | P1.13 | Entrée-sortie de Digital | Entrée-sortie d'usage universel |
| 9 | P1.15 | Entrée-sortie de Digital | Entrée-sortie d'usage universel |
| 10 |
P0.02 AIN0 |
Entrée-sortie de Digital Entrée analogique |
Entrée-sortie d'usage universel Entrée analogique |
| 11 |
P0.05 AIN3 |
Entrée-sortie de Digital Entrée analogique |
Entrée-sortie d'usage universel Entrée analogique |
| 12 | P0.27 | Entrée-sortie de Digital | Entrée-sortie d'usage universel |
| 13 |
P0.07 TRACECLK |
Entrée-sortie de Digital Horloge de trace |
Entrée-sortie d'usage universel Horloge de tampon de trace |
| 14 | P1.08 | Entrée-sortie de Digital | Entrée-sortie d'usage universel |
| 15 |
P0.11 TRACEDATA2 |
Entrée-sortie de Digital Données de trace |
Entrée-sortie d'usage universel Tampon TRACEDATA [2] de trace |
| 16 | P0.26 | Entrée-sortie de Digital | Entrée-sortie d'usage universel |
| 17 |
P0.04 AIN2 |
Entrée-sortie de Digital Entrée analogique |
Entrée-sortie d'usage universel Entrée analogique |
| 18 | P0.06 | Entrée-sortie de Digital | Entrée-sortie d'usage universel |
| 19 | P0.08 | Entrée-sortie de Digital | Entrée-sortie d'usage universel |
| 20 |
P1.09 TRACEDATA3 |
Entrée-sortie de Digital Données de trace |
Entrée-sortie d'usage universel Tampon TRACEDATA [3] de trace |
| 21 |
P0.12 TRACEDATA1 |
Entrée-sortie de Digital Données de trace |
Entrée-sortie d'usage universel Tampon TRACEDATA [1] de trace |
| 22 | LA terre | Puissance | La terre |
| 23 | LA terre | Puissance | La terre |
| 24 | +VCC | Puissance | Alimentation d'énergie |
| 25 | VDDH | Puissance | Bloc THT |
| 26 | DCCH | Puissance | Sortie de convertisseur de DC/DC |
| 27 | P0.14 | Entrée-sortie de Digital | Entrée-sortie d'usage universel |
| 28 | P0.16 | Entrée-sortie de Digital | Entrée-sortie d'usage universel |
| 29 |
P0.18 nRESET |
Entrée-sortie de Digital REMISE |
Entrée-sortie d'usage universel Configurable comme REMISE de système |
| 30 | P0.19 | Entrée-sortie de Digital | Entrée-sortie d'usage universel |
| 31 | P0.21 | Entrée-sortie de Digital | Entrée-sortie d'usage universel |
| 32 | P0.23 | Entrée-sortie de Digital | Entrée-sortie d'usage universel |
| 33 | D+ | Entrée-sortie de Digital | USB D+ |
| 34 | D | Entrée-sortie de Digital | D D'USB |
| 35 | VBUS | Puissance | Entrée de 5 V pour le régulateur d'USB 3,3 V |
| 36 | P0.13 | Entrée-sortie de Digital | Entrée-sortie d'usage universel |
| 37 | P0.15 | Entrée-sortie de Digital | Entrée-sortie d'usage universel |
| 38 | P0.17 | Entrée-sortie de Digital | Entrée-sortie d'usage universel |
| 39 | P0.20 | Entrée-sortie de Digital | Entrée-sortie d'usage universel |
| 40 | P0.22 | Entrée-sortie de Digital | Entrée-sortie d'usage universel |
| 41 | P0.24 | Entrée-sortie de Digital | Entrée-sortie d'usage universel |
| 42 |
P1.00 TRACEDATA0
|
Entrée-sortie de Digital Données de trace
|
Entrée-sortie d'usage universel Tampon TRACEDATA [0] de trace Sortie périodique de fil (SWO) |
| 43 | P0.25 | Entrée-sortie de Digital | Entrée-sortie d'usage universel |
| 44 | P1.01 | Entrée-sortie de Digital | Entrée-sortie d'usage universel |
| 45 | SWDIO | Corrigez | Le fil périodique corrigent l'entrée-sortie pour corrigent et programmation |
| 46 | SWDCLK | Corrigez |
Le fil périodique corrigent l'entrée d'horloge pour corrigent et programmation |
| 47 | P1.02 | Entrée-sortie de Digital | Entrée-sortie d'usage universel |
| 48 | P1.04 | Entrée-sortie de Digital | Entrée-sortie d'usage universel |
| 49 | P1.06 | Entrée-sortie de Digital | Entrée-sortie d'usage universel |
| 50 |
P0.09 NFC1 |
Entrée-sortie de Digital Entrée de NFC |
Entrée-sortie d'usage universel Connexion d'antenne de NFC |
| 51 |
P0.10 NFC2 |
Entrée-sortie de Digital Entrée de NFC |
Entrée-sortie d'usage universel Connexion d'antenne de NFC |
| 52 | LA terre | ||
| 53 | P1.07 | Entrée-sortie de Digital | Entrée-sortie d'usage universel |
| 54 | P1.05 | Entrée-sortie de Digital | Entrée-sortie d'usage universel |
| 55 | P1.03 | Entrée-sortie de Digital | Entrée-sortie d'usage universel |
| 56 |
P0.31 AIN7 |
Entrée-sortie de Digital Entrée analogique |
Entrée-sortie d'usage universel Entrée analogique |
| 57 |
P0.29 AIN5 |
Entrée-sortie de Digital Entrée analogique |
Entrée-sortie d'usage universel Entrée analogique |
| 58 |
P0.30 AIN6 |
Entrée-sortie de Digital Entrée analogique |
Entrée-sortie d'usage universel Entrée analogique |
