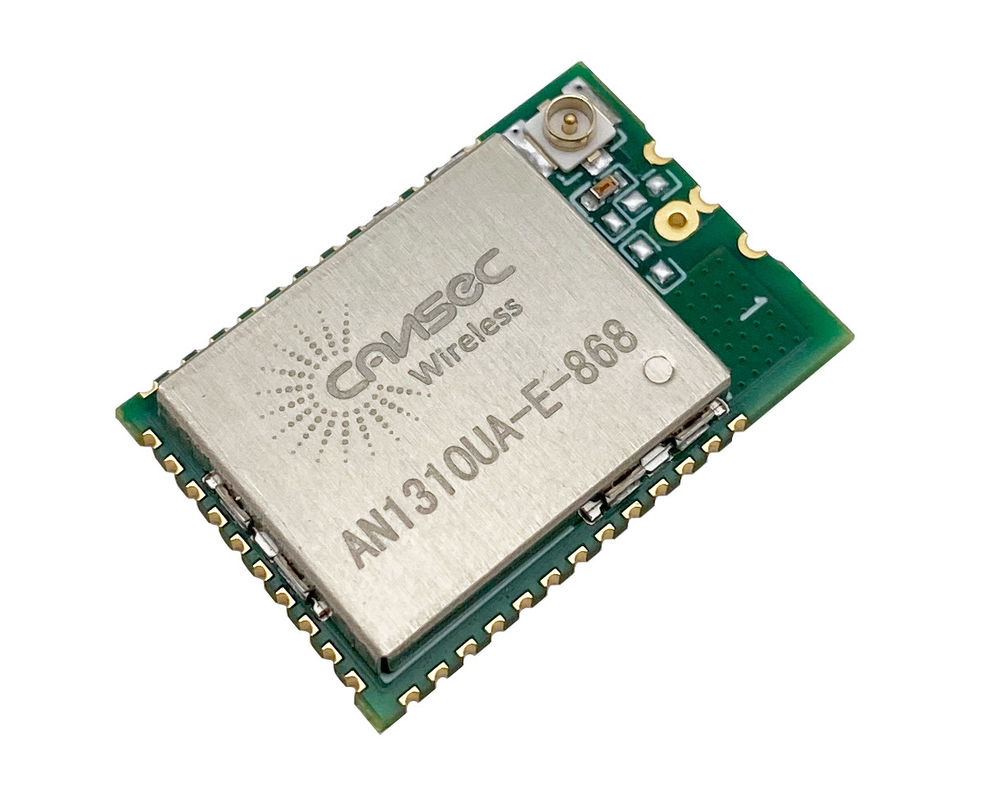

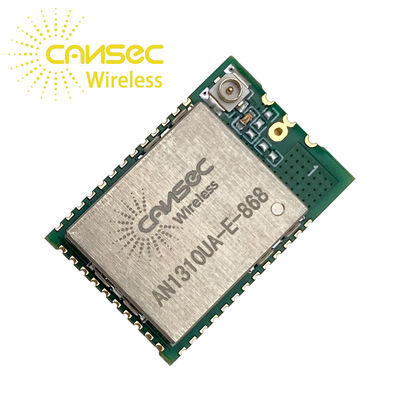

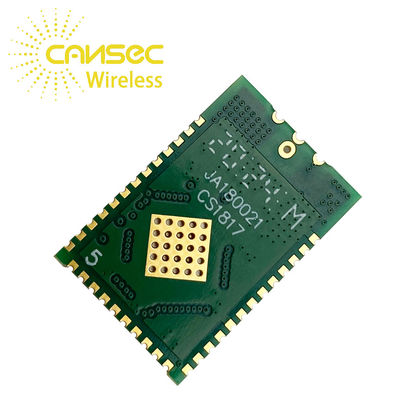

Portée du connecteur 700m du module UFL de la puissance faible CC1310 rf 434 mégahertz RTS

Portée du connecteur 700m du module UFL de la puissance faible CC1310 rf 434 mégahertz RTS
Portée du connecteur 700m du module UFL de la puissance faible CC1310 rf 434 mégahertz RTS Portée du connecteur 700m du module UFL de la puissance faible CC1310 rf 434 mégahertz RTS Portée du connecteur 700m du module UFL de la puissance faible CC1310 rf 434 mégahertz RTS

Image Grand :  Portée du connecteur 700m du module UFL de la puissance faible CC1310 rf 434 mégahertz RTS

Détails sur le produit:
Lieu d'origine: Pékin
Nom de marque: Cansec Wireless
Numéro de modèle: AN1310UA-A
Conditions de paiement et expédition:
Quantité de commande min: 100
Prix: USD 4.12$ per piece
Détails d'emballage: Boîte pour 1000 morceaux Taille de paquet : 40*34*20 cm Poids brut : 5,000 kilogrammes
Délai de livraison: 5~8 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 2000000 morceaux par an
Contact

Portée du connecteur 700m du module UFL de la puissance faible CC1310 rf 434 mégahertz RTS

description de
Taille: 15mm*22mm*3.2mm Puissance de TX: 13dBm
Sensibilité de Rx: -124dBm TX actuel: 25mA
Courant de RX: 5.5mA Courant de réserve: 1uA
Antenne: Connecteur d'UFL Jeu de puces: CC1310 par Texas Instruments
Fréquence: 434/470/868/915MHz Portée: 700m
Tempurature fonctionnant: -20~+70℃
Mettre en évidence:

Module de rf 434 mégahertz RTS

,

Module de la puissance faible CC1310

,

Module du connecteur RTS d'UFL

Puissance faible CC1310 rf de Cansec module sans fil de contrôle industriel sans fil de module de 434 mégahertz

Portée du connecteur 700m du module UFL de la puissance faible CC1310 rf 434 mégahertz RTS 0

Vbat=3.3V Fquency=434/470MHz

Paramètre
Minute
Type
Maximum
Unité
Tension d'opération
1,8
-
3,8
V
Température de fonctionnement
-20
-
+70
℃


Consommation actuelle
Mode de sommeil
-
-
1
uA
Recevez le mode
-
5,5
-
mA
Transmettez le mode (pour le connecteur de transporteur &&UFL)
-
35
38
mA
Puissance de TX (pour le transporteur)
-
13
14
dBm
Sensibilité de RX
-
-
-124
dBm
Distance (434M)
400
m
Vbat=3.3V Fquency=868/915MHz
Paramètre
Minute
Type
Maximum
Unité
Tension d'opération
1,8
-
3,8
V
Température de fonctionnement
-20
-
+70
℃


Consommation actuelle
Mode de sommeil
-
-
1
uA
Recevez le mode
-
5,5
-
mA
Transmettez le mode (pour le connecteur de transporteur &&UFL)
-
34
36
mA
Puissance de TX (pour le transporteur)
-
13
14
dBm
Sensibilité de RX
-
-
-115
dBm
Distance (868M)
700
m





Puissance faible CC1310 rf de Cansec module sans fil de contrôle industriel sans fil de module de 434 mégahertz

1. Le module AN1310 est conçu basé sur CC1310F128. Le dispositif CC1310 est la première partie dans une famille de Sub-1-GHz de puissance rentable et très réduite MCUs sans fil. Le dispositif CC1310 combine un émetteur-récepteur de la puissance faible flexible et très rf avec un microcontrôleur puissant de 48-MHz Cortex-M3 dans une plate-forme soutenant des couches physiques multiples et des normes de rf. Un contrôleur par radio consacré (Cortex-M0) manipule les commandes de bas niveau de protocole de rf qui sont stockées dans la ROM ou le RAM, de ce fait assurant la puissance et la flexibilité très réduites. La consommation de basse puissance du dispositif CC1310 ne vient pas aux dépens de la représentation de rf ; le dispositif CC1310 a l'excellente représentation de sensibilité et de robustesse (sélectivité et blocage).
2. Le dispositif CC1310 est une solution d'un seul morceau fortement intégrée et véritable incorporant un système complet de rf et un convertisseur de la sur-puce DC-DC.
3. Des capteurs peuvent être manipulés d'une façon très de basse puissance par une puissance très réduite autonome consacrée MCU qui peut être configurée pour manipuler les capteurs analogues et numériques ; le MCU principal (Cortex-M3) peut ainsi maximiser le temps de sommeil.
4. La gestion de la puissance CC1310 et de l'horloge et les systèmes par radio ont besoin de la configuration spécifique et de la manipulation par le logiciel pour opérer correctement. Ceci a été mis en application dans le TI RTOS, et on lui recommande donc que ce cadre de logiciel soit employé pour tout le développement d'applications sur le dispositif. Les TI-RTOS et les programmes pilotes de périphérique complets sont offerts en code source gratuitement.

Portée du connecteur 700m du module UFL de la puissance faible CC1310 rf 434 mégahertz RTS 1

Portée du connecteur 700m du module UFL de la puissance faible CC1310 rf 434 mégahertz RTS 2

Portée du connecteur 700m du module UFL de la puissance faible CC1310 rf 434 mégahertz RTS 3

Protection

Nombre



Nom



Type de Pin



Description
1 LA terre Pin au sol Reliez à la terre
2 DIO_1 Entrée-sortie de Digital GPIO, contrôleur de capteur
3 DIO_2 Entrée-sortie de Digital GPIO, contrôleur de capteur
4 DIO_3 Entrée-sortie de Digital GPIO, contrôleur de capteur
5 DIO_4 Entrée-sortie de Digital GPIO, contrôleur de capteur
6 DIO_5 Entrée-sortie de Digital GPIO, contrôleur de capteur, capacité élevée d'entraînement
7 DIO_6 Entrée-sortie de Digital GPIO, contrôleur de capteur, capacité élevée d'entraînement
8 DIO_7 Entrée-sortie de Digital GPIO, contrôleur de capteur, capacité élevée d'entraînement
9 LA terre Pin au sol Reliez à la terre
10 VDD Puissance 1.8V à l'approvisionnement principal de la puce 3.8V
11 DIO_8 Entrée-sortie de Digital GPIO
12 DIO_9 Entrée-sortie de Digital GPIO
13 DIO_10 Entrée-sortie de Digital GPIO
14 DIO_11 Entrée-sortie de Digital GPIO
15 DIO_12 Entrée-sortie de Digital GPIO
16 DIO_13 Entrée-sortie de Digital GPIO
17 DIO_14 Entrée-sortie de Digital GPIO
18 DIO_15 Entrée-sortie de Digital GPIO
19 JTAG_TMSC Entrée-sortie de Digital JTAG TMSC, capacité élevée d'entraînement
20 JTAG_TCKC Entrée-sortie de Digital JTAG TCKC
21 DIO_16 Entrée-sortie de Digital GPIO, JTAG_TDO, capacité élevée d'entraînement
22 DIO_17 Entrée-sortie de Digital GPIO, JTAG_TDI, capacité élevée d'entraînement
23 DIO_18 Entrée-sortie de Digital GPIO
24 DIO_19 Entrée-sortie de Digital GPIO
25 DIO_20 Entrée-sortie de Digital GPIO
26 DIO_21 Entrée-sortie de Digital GPIO
27 DIO_22 Entrée-sortie de Digital GPIO









     Portée du connecteur 700m du module UFL de la puissance faible CC1310 rf 434 mégahertz RTS 4

Portée du connecteur 700m du module UFL de la puissance faible CC1310 rf 434 mégahertz RTS 5

Portée du connecteur 700m du module UFL de la puissance faible CC1310 rf 434 mégahertz RTS 6

Portée du connecteur 700m du module UFL de la puissance faible CC1310 rf 434 mégahertz RTS 7

Portée du connecteur 700m du module UFL de la puissance faible CC1310 rf 434 mégahertz RTS 8

Portée du connecteur 700m du module UFL de la puissance faible CC1310 rf 434 mégahertz RTS 9
FAQ
Q1 : Est-vous une usine ou la société commerciale ?
A1 : Nous sommes une usine professionnelle avec 25 ans d'expérience.
Q2 : Pouvez-vous accepter OEM/ODM ?
A2 : Sûrs, nous avons une expérience riche d'OEM&ODM.
Q3 : Avez-vous la garantie de la qualité ?
A3 ; Chacun de nos produits a subi la qualité examinant et a deux ans de service après-vente libre.
