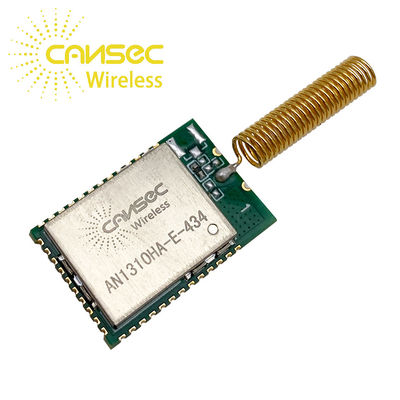

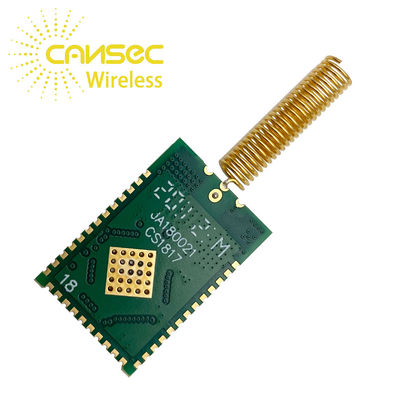

module sans fil de Ti du module rf Soc de 13dBm 1uA Cc1310 Lora 868mhz

module sans fil de Ti du module rf Soc de 13dBm 1uA Cc1310 Lora 868mhz
module sans fil de Ti du module rf Soc de 13dBm 1uA Cc1310 Lora 868mhz module sans fil de Ti du module rf Soc de 13dBm 1uA Cc1310 Lora 868mhz module sans fil de Ti du module rf Soc de 13dBm 1uA Cc1310 Lora 868mhz

Image Grand :  module sans fil de Ti du module rf Soc de 13dBm 1uA Cc1310 Lora 868mhz

Détails sur le produit:
Lieu d'origine: Pékin
Nom de marque: Cansec Wireless
Numéro de modèle: AN1310HA-E
Conditions de paiement et expédition:
Quantité de commande min: 100
Prix: USD 4.12$ per piece
Détails d'emballage: Boîte pour 1000 morceaux Taille de paquet : 40*34*20 cm Poids brut : 5,000 kilogrammes
Délai de livraison: 5~8 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 2000000 morceaux par an
Contact

module sans fil de Ti du module rf Soc de 13dBm 1uA Cc1310 Lora 868mhz

description de

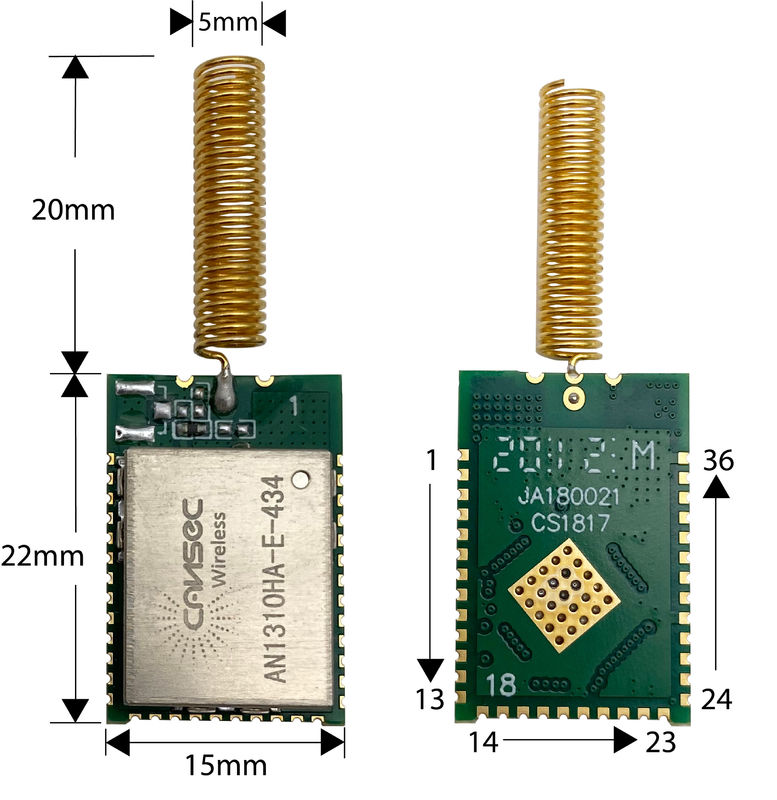

Taille globale: 15mm*22mm (antenne de +25mm) *3.2mm Puissance de TX: 13dBm
Sensibilité de Rx: -124dBm TX actuel: 25mA
Courant de RX: 5.5mA Courant de réserve: 1uA
Antenne: Connecteur d'hélice Jeu de puces: Texas Instruments CC1310
Fréquence fonctionnante: 434/470/868/915MHz Gamme: 400m (434MHz)/700m (868/915MHz)
Tension locale: 1.8~3.8v
Mettre en évidence:

Module de Cc1310 Lora 868mhz

,

Module sans fil de Ti de rf Soc

,

module de 1uA Lora 868mhz

Module sans fil du long terme Cc1310 LoRa du module 868mhz de Ti de rf 434 mégahertz Soc

module sans fil de Ti du module rf Soc de 13dBm 1uA Cc1310 Lora 868mhz 0

Vbat=3.3V Fquency=434/470MHz

Paramètre
Minute
Type
Maximum
Unité
Tension d'opération
1,8
-
3,8
V
Température de fonctionnement
-20
-
+70
℃


Consommation actuelle
Mode de sommeil
-
-
1
uA
Recevez le mode
-
5,5
-
mA
Transmettez le mode (pour le connecteur de transporteur &&UFL)
-
35
38
mA
Puissance de TX (pour le transporteur)
-
13
14
dBm
Sensibilité de RX
-
-
-124
dBm
Distance (434M)
400
m
Vbat=3.3V Fquency=868/915MHz
Paramètre
Minute
Type
Maximum
Unité
Tension d'opération
1,8
-
3,8
V
Température de fonctionnement
-20
-
+70
℃


Consommation actuelle
Mode de sommeil
-
-
1
uA
Recevez le mode
-
5,5
-
mA
Transmettez le mode (pour le connecteur de transporteur &&UFL)
-
34
36
mA
Puissance de TX (pour le transporteur)
-
13
14
dBm
Sensibilité de RX
-
-
-115
dBm
Distance (868M)
700
m



Module sans fil du long terme Cc1310 LoRa du module 868mhz de Ti de rf 434 mégahertz Soc

1. Le module AN1310 est conçu basé sur CC1310F128. Le dispositif CC1310 est la première partie dans une famille de Sub-1-GHz de puissance rentable et très réduite MCUs sans fil. Le dispositif CC1310 combine un émetteur-récepteur de la puissance faible flexible et très rf avec un microcontrôleur puissant de 48-MHz Cortex-M3 dans une plate-forme soutenant des couches physiques multiples et des normes de rf. Un contrôleur par radio consacré (Cortex-M0) manipule les commandes de bas niveau de protocole de rf qui sont stockées dans la ROM ou le RAM, de ce fait assurant la puissance et la flexibilité très réduites. La consommation de basse puissance du dispositif CC1310 ne vient pas aux dépens de la représentation de rf ; le dispositif CC1310 a l'excellente représentation de sensibilité et de robustesse (sélectivité et blocage).
2. Le dispositif CC1310 est une solution d'un seul morceau fortement intégrée et véritable incorporant un système complet de rf et un convertisseur de la sur-puce DC-DC.
3. Des capteurs peuvent être manipulés d'une façon très de basse puissance par une puissance très réduite autonome consacrée MCU qui peut être configurée pour manipuler les capteurs analogues et numériques ; le MCU principal (Cortex-M3) peut ainsi maximiser le temps de sommeil.
4. La gestion de la puissance CC1310 et de l'horloge et les systèmes par radio ont besoin de la configuration spécifique et de la manipulation par le logiciel pour opérer correctement. Ceci a été mis en application dans le TI RTOS, et on lui recommande donc que ce cadre de logiciel soit employé pour tout le développement d'applications sur le dispositif. Les TI-RTOS et les programmes pilotes de périphérique complets sont offerts en code source gratuitement.

Caractéristiques

  • Construit dans la Système-Sur-puce de CC1310F128 Sub-1-GHz rf (SOC)
  • Taille : 15mm x 22mmX3.2mm
  • Tension d'opération : 1.8V à 3.8V
  • Température de fonctionnement : -20℃~+70℃
  • Température de stockage : -40℃~+125℃
  • Microcontrôleur
    • ARM Cortex puissant – M3
    • Jusqu'à la fréquence de l'horloge 48MHz
    • 128KB d'éclair de programmation de Dans-système
    • 8KB de SRAM pour la cachette (ou en tant que RAM polyvalent)
    • 20KB de la fuite très réduite SRAM
    • cJTAG 2-Pin et élimination des imperfections de JTAG
    • Appuis au-dessus - de la hausse d'air (OTA)
  • Contrôleur très réduit de capteur de puissance
    • Peut courir autonome du reste du système
    • architecture de 16 bits
    • 2KB de la fuite très réduite SRAM pour le code et les données
  • Architecture efficace de Code-taille, plaçant TI-RTOS, conducteurs et chargeur-amorce dans la ROM
  • Périphériques
    • Toutes les goupilles périphériques numériques peuvent être conduites à n'importe quel GPIO
    • Quatre modules polyvalents de minuterie (huit minuteries de 16 bits ou quatre à 32 bits, PWM pièce)
    • 12-Bit CDA, 200 ksamples/s, 8-canal MUX analogue
    • Comparateur continu de temps
  • Comparateur synchronisé de puissance très réduite
  • Source actuelle programmable
  • UART
  • 2 x SSI (SPI, MICROWIRE, TI)
  • I2C
  • I2S
  • Horloge temps réel (RTC)
  • Module de la sécurité AES-128
  • Véritable générateur à nombre aléatoire (TRNG)
  • Soutien de huit boutons de détection capacitifs
  • Capteur de température intégré
  • Puissance faible
    • Actif-mode MCU : 48MHz courant Coremark : 2.5mA (51μA/MHz)
    • Actif-mode MCU : 48,5 CoreMark/mA
    • Contrôleur de capteur d'Actif-mode à 24 mégahertz : 0.4mA +8.2μA/MHz
    • Le contrôleur de capteur, un réveillent chaque effectuer en second lieu un échantillonnage de 12-Bit CDA : 0.95μA
    • Remplaçant : 0.7μA (fonctionnement de RTC et conservation de RAM et d'unité centrale de traitement)
    • Arrêt : 185nA (commande sur des événements externes)
  • Section de rf
    • Excellente utilisation de dBm de la sensibilité -124 de récepteur

Mode à longue portée, -110dBm à 50kbps

  • Excellente sélectivité : 56dB
  • Excellente représentation de blocage : DB 90
  • DBm jusqu'à +14 de puissance de sortie programmable
module sans fil de Ti du module rf Soc de 13dBm 1uA Cc1310 Lora 868mhz 1

module sans fil de Ti du module rf Soc de 13dBm 1uA Cc1310 Lora 868mhz 2



module sans fil de Ti du module rf Soc de 13dBm 1uA Cc1310 Lora 868mhz 3

module sans fil de Ti du module rf Soc de 13dBm 1uA Cc1310 Lora 868mhz 4

module sans fil de Ti du module rf Soc de 13dBm 1uA Cc1310 Lora 868mhz 5

module sans fil de Ti du module rf Soc de 13dBm 1uA Cc1310 Lora 868mhz 6

module sans fil de Ti du module rf Soc de 13dBm 1uA Cc1310 Lora 868mhz 7

module sans fil de Ti du module rf Soc de 13dBm 1uA Cc1310 Lora 868mhz 8

module sans fil de Ti du module rf Soc de 13dBm 1uA Cc1310 Lora 868mhz 9

module sans fil de Ti du module rf Soc de 13dBm 1uA Cc1310 Lora 868mhz 10
FAQ
Q1 : Est-vous une usine ou la société commerciale ?
A1 : Nous sommes une usine professionnelle avec 25 ans d'expérience.
Q2 : Pouvez-vous accepter OEM/ODM ?
A2 : Sûrs, nous avons une expérience riche d'OEM&ODM.
Q3 : Avez-vous la garantie de la qualité ?
A3 ; Chacun de nos produits a subi la qualité examinant et a deux ans de service après-vente libre.
