Puissance du module 434/470/868/915MHz 13dBm TX de gigahertz de bits du TI CC1312 IoT AES 256 sous

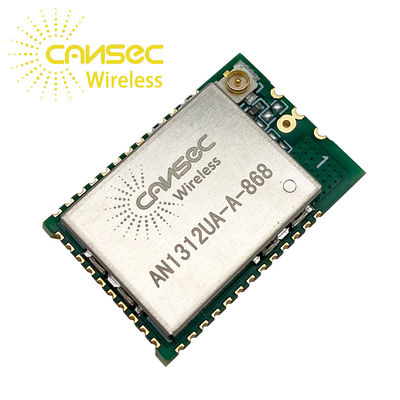

Le module AN1312 est conçu basé sur CC1312R. Le dispositif de CC1312R est un Sub-1GHz MCU sans fil visant le M-autobus sans fil, l'IEEE 802.15.4g, les objets futés d'IPv6-enabled (6LoWPAN), le KNX rf, les WI-SUN®, et les systèmes propriétaire, y compris theTI15.4-Stack.

Le dispositif de CC1312R est un membre de la plate-forme de SimpleLink™ MCU de la puissance rentable et très réduite, des dispositifs RF de gigahertz 2.4-GHz et Sub-1. Les bas courants actifs mêmes de rf et de microcontrôleur (MCU), en plus du sous-μA sommeil actuel avec jusqu'à 80KB de conservation de RAM protégée par parité, fournissent l'excellente vie de batterie et permettre l'opération sur de petites batteries de pièce de monnaie-cellule et dans des applications de énergie-moisson.

Le dispositif de CC1312R combine un émetteur-récepteur flexible et très de basse puissance de rf avec une unité centrale de traitement puissante de 48-MHz Arm® Cortex®-M4F dans une plate-forme soutenant des couches physiques multiples et des normes de rf. Un contrôleur par radio consacré (Arm® Cortex®-M0) manipule les commandes de bas niveau de protocole de rf qui sont stockées dans la ROM ou le RAM, de ce fait assurant la puissance très réduite et la grande flexibilité. La consommation de puissance faible du dispositif de CC1312R ne vient pas aux dépens de la représentation de rf ; le dispositif de CC1312R a l'excellente représentation de sensibilité et de robustesse (sélectivité et blocage).

Le dispositif de CC1312R est une solution d'un seul morceau fortement intégrée et véritable incorporant un système complet de rf et un convertisseur de la sur-puce DC/DC. Des capteurs peuvent être manipulés d'une façon très de basse puissance par un programmable, autonome

unité centrale de traitement très réduite de contrôleur de capteur de puissance avec 4KB de SRAM pour le programme et les données. Le contrôleur de capteur, avec son rapide se réveillent et le mode puissance ultra de 2 mégahertz est conçu pour l'échantillonnage, l'amortissement, et traiter analogue et numérique.

• CC1312F intégré Sub-1-GHz rf

Système-Sur-puce (SOC)

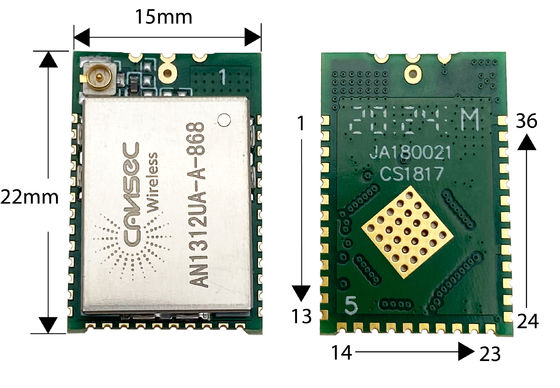

• Taille : 15mm x 22mm x 3.2mm
• Tension d'opération : 1.8V à 3.8V
• Température de fonctionnement : -20℃~+70℃
• Température de stockage : -40℃~+150℃
• Microcontrôleur
• 48-MHz puissant Arm® Cortex®-M4F
• Processeur
• 352KB d'éclair programmable de dans-système
• 256KB de ROM pour les protocoles et la bibliothèque

Fonctions

• 8KB de cachette SRAM (alternativement

disponible en tant que RAM polyvalent)

• 80KB de la fuite très réduite SRAM
• cJTAG 2-Pin et élimination des imperfections de JTAG
• Appuis au-dessus - de la hausse d'air (OTA)
• Contrôleur très réduit de capteur de puissance avec 4KB de SRAM
• Échantillon, magasin, et données de processus de capteur
• Indépendant d'opération du système unité centrale de traitement
• Réveillez-vous rapidement pour l'opération de basse puissance
• TI-RTOS, conducteurs, chargeur-amorce, et IEEE

802.15.4 MAC dans la ROM pour optimisé

taille d'application

• Périphériques
• Des périphériques de Digital en peuvent être conduits à

GPIO

• polyvalent 4× à 32 bits ou 8× de 16 bits

Minuteries

• 12-Bit CDA, 200 ksamples/s, 8-canal
• comparateurs 2× avec puissance DAC (temps 1× continu, 1×) très réduite de référence interne
• Source actuelle programmable
• 2 x UART
• 2 x SSI (SPI, MICROWIRE, TI)
• I2C
• I2S
• Horloge temps réel (RTC)
• AES-128 - et crypto accélérateur de 256 bits
• Véritable générateur à nombre aléatoire (TRNG)
• Détection capacitive, jusqu'à 8 canaux
• Moniteur intégré de la température et de batterie
• Puissance faible
• Actif-mode RX : 8mA
• Actif-mode TX : 27mA
• Remplaçant : 1 μA (RTC dessus, 80KB RAM et

Conservation d'unité centrale de traitement)

• Section par radio
• Sub-1 gigahertz performant flexible rf

émetteur-récepteur

• Excellente sensibilité de récepteur :

-121 dBm pour SimpleLink à longue portée

mode à 5 Kbps ;

-110 dBm à 50 Kbps

• DBm jusqu'à +14 de puissance de sortie avec

compensation de température
