Détails sur le produit:
|
| Jeu de puces: | BlueNRG 232 | Taille: | 12.5*18.5*2.6mm |
|---|---|---|---|
| Instantané/RAM: | 256KB/24KB | Puissance de TX: | 8dBm |
| TX actuel: | 15.1mA | Sensibilité de Rx: | -88dBm |
| Courant de RX: | 7.7mA | Dorment la consommation actuelle: | 1μA |
| Entrée-sortie: | 15 | Protocole: | BLE5 et maille |
| Antenne: | Antenne de carte PCB | Gamme: | 100m |
| Fréquence: | 2.4GHZ | ||
| Mettre en évidence: | Module de St BLUENRG-2 RTS,Module sans fil de BLUENRG-2 Bluetooth,BLE232SA-A |
||

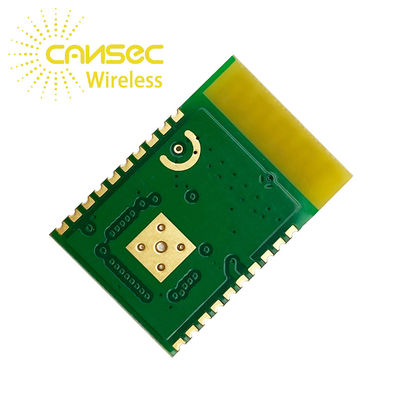

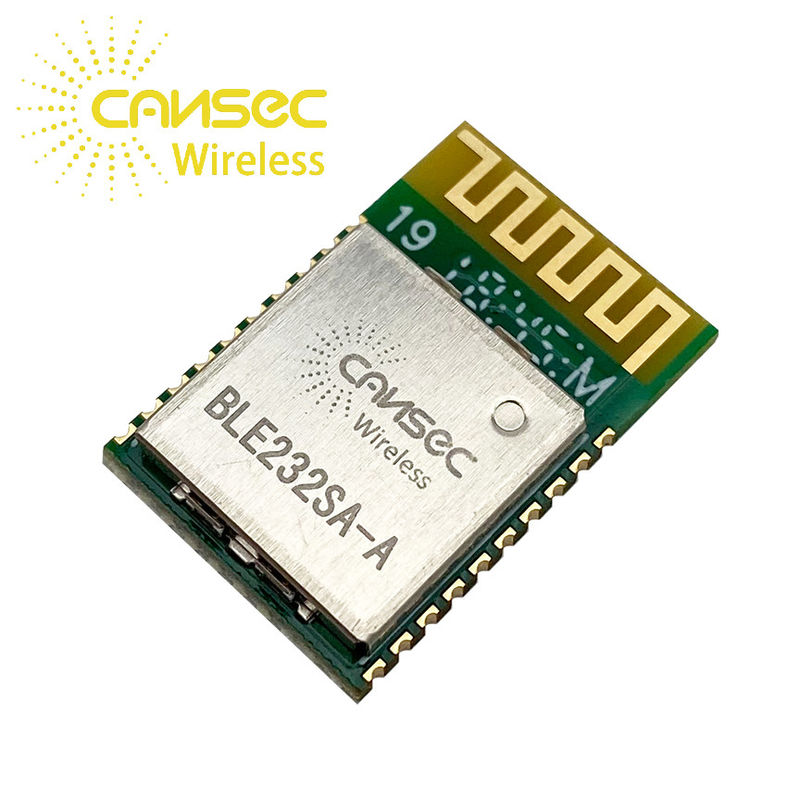

Module sans fil intelligent de St Bluenrg-2 Bluetooth de Cansec Ble232SA-A de maison d'Iot
Module sans fil intelligent de St Bluenrg-2 Bluetooth de Cansec Ble232SA-A de maison d'Iot
Description
Le module de série de BLE232SA/UA est conçu basé sur le BlueNRG-2 de la société de St. Le BlueNRG-2 est système-sur-puce unimodale de l'énergie de Bluetooth de puissance faible très une basse (BLE5.0) conforme avec des spécifications de Bluetooth.
Le BlueNRG-2 prolonge les caractéristiques du processeur de réseau qui a reçu un prix de BlueNRG, permettant l'utilisation du cortex incorporé M0 pour le code d'application courant d'utilisateur.
Le BlueNRG-2 inclut 256kB de programmer la mémoire instantanée, 24 kB de mémoire RAM statique avec la conservation (deux banques 12kB) et SPI, UART, périphériques standard d'interface de communication d'I2C. Il comporte également les minuteries, le chien de garde, le contrôleur DMA multifonctionnels de RTC et.
Un CDA est disponible pour se connecter par interface aux capteurs analogues, et pour lire la mesure du moniteur intégré de batterie. Un filtre numérique est disponible pour traiter le courant de PDM.
Le BlueNRG-2 offre les mêmes excellentes performances de rf comme radio de BlueNRG, et le convertisseur à haute efficacité intégré de DC/DC garde les mêmes caractéristiques très réduites de puissance, mais le BlueNRG-2 améliore la consommation actuelle de mode de sommeil de BlueNRG permettant un accroissement plus ultérieur de la vie de batterie des applications.
| Protection Numbe |
Nom |
Pin Type |
Description |
| 1 | RESET_N | Je | Remise de système |
|
2 |
DIO13 |
OD | GPI 13 |
| Je | UART_CTS | ||
| Entrée-sortie | I2C1_DAT | ||
|
3 |
DIO12 |
OD | GPI 12 |
| Entrée-sortie | I2C1_CLK | ||
| 4 | LA terre | Pin au sol | Reliez à la terre |
| 5 | VCC | PUISSANCE | Entrée de tension de batterie |
|
6 |
DIO11 |
Entrée-sortie | Entrée-sortie numérique polyvalente |
| Je | UART_RXD | ||
| Entrée-sortie | SPI_CS1 | ||
| O | CLK_32K | ||
|
7 |
DIO10 |
Entrée-sortie | Entrée-sortie numérique polyvalente |
| Je | SWDIO | ||
| O | SPI_OUT | ||
| O | CLK_32K | ||
|
8 |
DIO9 |
Entrée-sortie | Entrée-sortie numérique polyvalente |
| Je | SWCLK | ||
| Je | SPI_IN | ||
| O | XO16/32M | ||
|
9 |
DIO8 |
Entrée-sortie | Entrée-sortie numérique polyvalente |
| O | UART_TXD | ||
| Entrée-sortie | SPI_CLK | ||
| Je | PDM_DATA |
|
10 |
DIO7/BOOT |
Entrée-sortie |
Goupille de chargeur-amorce Numérique d'usage universel |
| Je | UART_CTS | ||
| Entrée-sortie | I2C2_DAT | ||
| O | PDM_CLK | ||
|
11 |
DIO6 |
Entrée-sortie | Entrée-sortie numérique d'usage universel |
| O | UART_RTS | ||
| Entrée-sortie | I2C2_CLK | ||
| Je | PDM_DATA | ||
|
12 |
DIO5 |
Entrée-sortie | Entrée-sortie numérique d'usage universel |
| O | UART_TXD | ||
| Entrée-sortie | I2C2_DAT | ||
| O | PWM1 | ||
|
13 |
DIO4 |
Entrée-sortie | Entrée-sortie numérique d'usage universel |
| Je | UART_RXD | ||
| Entrée-sortie | I2C2_CLK | ||
| O | PWM0 | ||
|
14 |
DIO3 |
Entrée-sortie | Entrée-sortie numérique d'usage universel |
| O | PWM1 | ||
| Je | SPI_IN | ||
|
15 |
DIO2 |
Entrée-sortie | Entrée-sortie numérique d'usage universel |
| O | PWM0 | ||
| O | SPI_OUT | ||
| O | PDM_CLK | ||
|
16 |
DIO1 |
Entrée-sortie | Entrée-sortie numérique d'usage universel |
| O | UART_RTS | ||
| Entrée-sortie | SPI_CS1 | ||
| Je | PDM_DATA | ||
|
17 |
DIO0 |
Entrée-sortie | Entrée-sortie numérique d'usage universel |
| Je | UART_CTS | ||
| Entrée-sortie | SPI_CLK | ||
| O | CPUCLK | ||
|
18 |
ANATEST0/DIO14 |
Entrée-sortie | Usage universel analogique numérique |
| Entrée-sortie | I2C1_CLK | ||
| Entrée-sortie | SPI_CLK | ||
| 19 | ADC1 | Je | Le CDA a entré 1 |
| 20 | ADC2 | Je | Le CDA a entré 2 |
