Détails sur le produit:
|
| Jeu de puces: | BlueNRG 132 | Taille: | 12.5*18.5*2.6mm |
|---|---|---|---|
| Tension d'opération: | 1.7-3.6V | Puissance de TX: | 8dBm |
| TX actuel: | 14.5mA | Sensibilité de Rx: | -88dBm |
| Courant de RX: | 7.7mA | Dorment la consommation actuelle: | 0.5μA |
| Protocal: | BLE4.2 | Type d'antenne: | Antenne de carte PCB |
| Température de fonctionnement: | -30~85℃ | Application: | Le dispositif sans fil portable IoT a rapporté des dispositifs |
| Mettre en évidence: | Module de St BLUENRG-132 Bluetooth Low Energy,Module de BLE4.2 Bluetooth Low Energy,BLE132SA/UA-B |
||

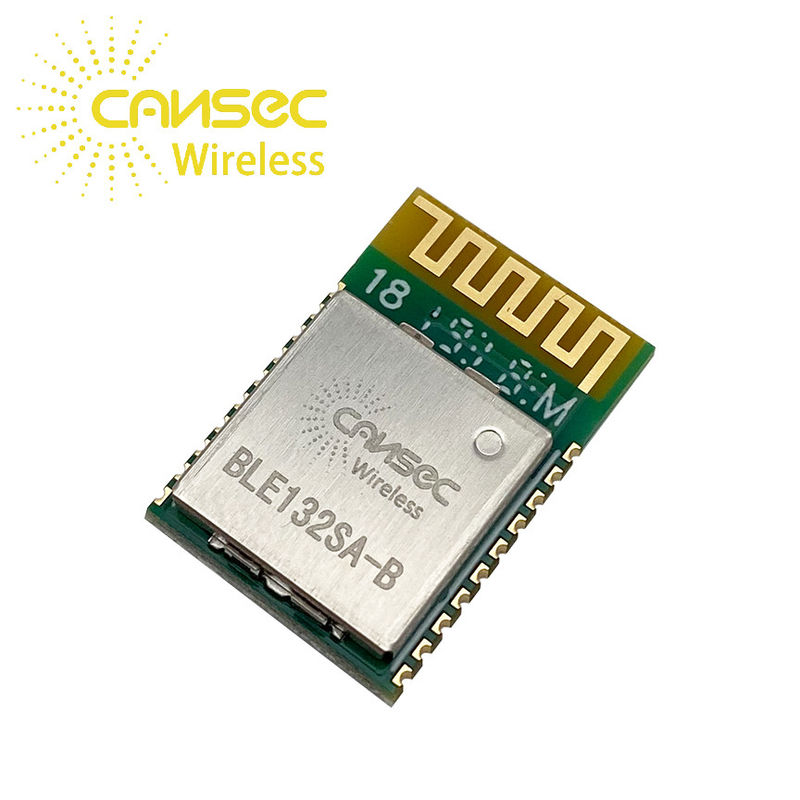

Solutions sans fil BLE4.2 d'Iot de module de St BLUENRG-132 Ble de module bleu de dent de Cansec BLE132SA/UA-B 2.4GHz
Puissance quand convertisseur de DC-DC non actif
| Paramètre | Minute | Type | Maximum | Unité | |
| Tension d'opération | 1,7 | - | 3,6 | V | |
| Température de fonctionnement | -30 | - | 85 | ℃ | |
|
Consommation actuelle |
Remplaçant | - | 0,5 | - | uA |
| Recevez le mode | - | 14,5 | - | mA | |
| Transmettez le mode (8dBm) | - | 28,8 | - | mA | |
| Puissance de TX | - | 7 | 8 | dBm | |
| Sensibilité de RX | - | - | -88 | dBm | |
Puissance quand convertisseur de DC-DC actif
| Paramètre | Minute | Type | Maximum | Unité | |
| Tension d'opération | 1,7 | - | 3,6 | V | |
| Température de fonctionnement | -30 | - | 85 | ℃ | |
|
Consommation actuelle |
Remplaçant | - | - | 1 | uA |
| Recevez le mode | - | 7,7 | - | mA | |
| Transmettez le mode (8dBm) | - | 15,1 | - | mA | |
| Puissance de TX | - | - | dBm | ||
| Sensibilité de RX | - | - | -88 | dBm | |

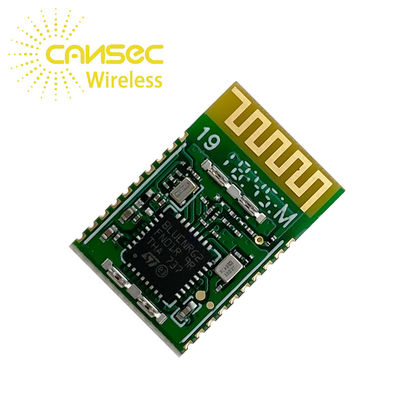

Solutions sans fil BLE4.2 d'Iot de module de St BLUENRG-132 Ble de module bleu de dent de Cansec BLE132SA/UA-B 2.4GHz
Description
Le module de série de BLE132SA/UA-A est conçu basé sur le BlueNRG-1.The BlueNRG-1 de la société de St est système-sur-puce unimodale de l'énergie de Bluetooth de puissance faible très une basse (BLE4.2) conforme avec des spécifications de Bluetooth.
Le BlueNRG-1 prolonge les caractéristiques du processeur de réseau qui a reçu un prix de BlueNRG, permettant l'utilisation du cortex incorporé M0 pour courir le code d'application d'utilisateur.
Le BlueNRG-1 inclut 160 KBs de programmer la mémoire instantanée, 24 KBs de mémoire RAM statique avec la conservation (deux banques de 12 KBs) et SPI, UART, périphériques standard d'interface de communication d'I2C. Il comporte également les minuteries, le chien de garde, le contrôleur DMA multifonctionnels de RTC et.
Un CDA est disponible pour se connecter par interface aux capteurs analogues, et pour lire la mesure du moniteur intégré de batterie. Un filtre numérique est disponible pour traiter un courant de PDM.
Le BlueNRG-1 offre les mêmes excellentes performances de rf comme radio de BlueNRG, et le convertisseur à haute efficacité intégré de DC/DC garde les mêmes caractéristiques très réduites de puissance, mais le BlueNRG-1 améliore la consommation actuelle de mode de sommeil de BlueNRG permettant un accroissement plus ultérieur de la vie de batterie des applications.
| Protection Numbe |
Nom |
Pin Type |
Description |
| 1 | RESET_N | Je | Remise de système |
|
2 |
DIO13 |
OD | GPI 13 |
| Je | UART_CTS | ||
| Entrée-sortie | I2C1_DAT | ||
|
3 |
DIO12 |
OD | GPI 12 |
| Entrée-sortie | I2C1_CLK | ||
| 4 | LA terre | Pin au sol | Reliez à la terre |
| 5 | VCC | PUISSANCE | Entrée de tension de batterie |
| Protection Numbe |
Nom |
Pin Type |
Description |
|
6 |
DIO11 |
Entrée-sortie | Entrée-sortie numérique d'usage universel |
| Je | UART_RXD | ||
| Entrée-sortie | SPI_CS1 | ||
| O | CLK_32K | ||
|
7 |
DIO10 |
Entrée-sortie | Entrée-sortie numérique d'usage universel |
| Je | SWDIO | ||
| O | SPI_OUT | ||
| O | CLK_32K | ||
|
8 |
DIO9 |
Entrée-sortie | Entrée-sortie numérique d'usage universel |
| Je | SWCLK | ||
| Je | SPI_IN | ||
| O | XO16/32M | ||
|
9 |
DIO8 |
Entrée-sortie | Entrée-sortie numérique d'usage universel |
| O | UART_TXD | ||
| Entrée-sortie | SPI_CLK | ||
| Je | PDM_DATA | ||
|
10 |
DIO7/BOOT |
Entrée-sortie |
Usage universel de goupille de chargeur-amorce numérique |
| Je | UART_CTS | ||
| Entrée-sortie | I2C2_DAT | ||
| O | PDM_CLK | ||
|
11 |
DIO6 |
Entrée-sortie | Entrée-sortie numérique d'usage universel |
| O | UART_RTS | ||
| Entrée-sortie | I2C2_CLK | ||
| Je | PDM_DATA | ||
|
12 |
DIO5 |
Entrée-sortie | Entrée-sortie numérique d'usage universel |
| O | UART_TXD | ||
| Entrée-sortie | I2C2_DAT | ||
| O | PWM1 | ||
|
13 |
DIO4 |
Entrée-sortie | Entrée-sortie numérique d'usage universel |
| Je | UART_RXD | ||
| Entrée-sortie | I2C2_CLK | ||
| O | PWM0 | ||
|
14 |
DIO3 |
Entrée-sortie | Entrée-sortie numérique d'usage universel |
| O | PWM1 | ||
| Je | SPI_IN | ||
|
15 |
DIO2 |
Entrée-sortie | Entrée-sortie numérique d'usage universel |
| O | PWM0 | ||
| O | SPI_OUT | ||
| O | PDM_CLK |
| Protection Numbe |
Nom |
Pin Type |
Description |
|
16 |
DIO1 |
Entrée-sortie | Entrée-sortie numérique d'usage universel |
| O | UART_RTS | ||
| Entrée-sortie | SPI_CS1 | ||
| Je | PDM_DATA | ||
|
17 |
DIO0 |
Entrée-sortie | Entrée-sortie numérique d'usage universel |
| Je | UART_CTS | ||
| Entrée-sortie | SPI_CLK | ||
| O | CPUCLK | ||
|
18 |
ANATEST0/DIO14 |
Entrée-sortie |
Sortie analogique Numérique d'usage universel |
| Entrée-sortie | I2C1_CLK | ||
| Entrée-sortie | SPI_CLK | ||
| 19 | ADC1 | Je | Le CDA a entré 1 |
| 20 | ADC2 | Je | Le CDA a entré 2 |
Note : Plus de détail de référence svp la fiche technique blueNRG-232 de www.ST.com.
