Détails sur le produit:
|
| Puissance de TX: | dBm 8 | TX actuel: | 12 mA |
|---|---|---|---|
| Sensibilité de RX: | -102 dBm | RX actuel: | 5,3 mA |
| Dorment la consommation actuelle: | 0.7μA | Résultats: | 12 |
| Version BLE: | Le BLE5.3 | ||
| Mettre en évidence: | Module Bluetooth à faible consommation Ti CC2340,Module Bluetooth à faible consommation de 2 4 GHz,Module Bluetooth 5.3 avec connexion wifi |
||

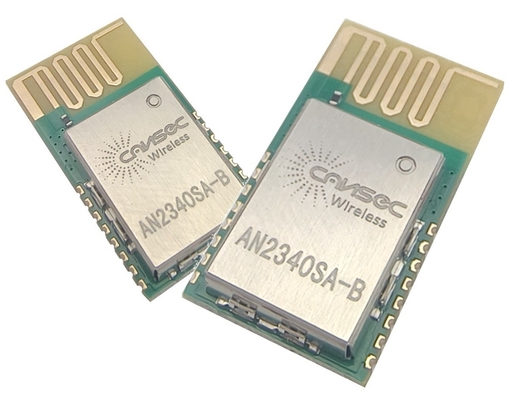

Le module AN2340 est conçu sur la base du CC2340 de TI. Le dispositif SimpleLinkTM CC2340R5 est un microcontrôleur sans fil (MCU) de 2,4 GHz ciblant Bluetooth® 5.3 Low Energy, Zigbee®, IEEE 802.15.4, et les applications propriétaires de 2,4 GHz.L'appareil est optimisé pour la communication sans fil à faible consommation avec une double image sur la puce, support de téléchargement aérien (OAD) dans l'automatisation des bâtiments (capteurs sans fil), contrôle de l'éclairage, balises de signalisation), suivi des actifs, médical, EPOS (point de vente électronique), ESL (étiquette électronique d'étagère) et électronique personnelle (jouets, HID, stylos).Les caractéristiques mises en évidence de cet appareil comprennent:
* Prise en charge des fonctionnalités Bluetooth® 5: PHYs codés LE (longue portée), PHY LE 2 Mbit (haute vitesse), extensions publicitaires, ensembles de publicités multiples, CSA#2, recherche de direction,ainsi que la rétrocompatibilité et la prise en charge des fonctionnalités clés du Bluetooth ® 4.2 et spécifications antérieures de faible consommation d'énergie.
* Une pile de protocoles logiciels Bluetooth® 5.3 entièrement qualifiée est fournie avec le kit de développement logiciel (SDK) SimpleLinkTM CC23xx.
* Prise en charge du Bluetooth® mesh (nœuds à faible puissance).
* Prise en charge de la pile de protocoles Zigbee® dans le kit de développement de logiciels (SDK) SimpleLinkTM CC23x0Rx.
* Courant de veille ultra-faible de 0,7 μA avec fonctionnement RTC et rétention complète de la RAM qui permet une prolongation significative de la durée de vie de la batterie, en particulier pour les applications avec des intervalles de sommeil plus longs.
* Courants radio moyens très bas pour les cas d'utilisation BLE à cycle de travail. Courant radio moyen ~6uA lorsqu'il fonctionne dans une connexion Bluetooth®Low Energy avec puissance de sortie TX = 0dBm et intervalle de connexion de 1s.
Acheter des liens↓↓↓
|
Nom de code. |
Nom | Type de broche | Définition |
|---|---|---|---|
| 1 | DIO16_SWDIO | Numérique | Interface GPIO, SWD: mode sélectionné ou SWDIO, capacité à haut entraînement |
| 2 | DIO17_SWDCK | Numérique | Interface GPIO, SWD: horloge, capacité de conduite à haut débit |
| 3 | Le nombre d'équipements utilisés | Numérique ou analogique | GPIO, capacité analogique |
| 4 | Le nombre d'équipements utilisés | Numérique ou analogique | GPIO, capacité analogique |
| 5 | DIO24_A7 | Numérique ou analogique | GPIO, capacité analogique, capacité à haut débit |
| 6 | RÉSET_N | Entrée numérique | Réinitialiser, basse activité, traction interne |
| 7 | DIO6_A1 | Numérique ou analogique | GPIO, capacité analogique |
| 8 | Le GND | Épingle de terre | Connectez-vous au GND |
| 9 | Le GND | Épingle de terre | Connectez-vous au GND |
| 10 | DIO_13 | Numérique | Résultats de l'enquête |
| 11 | DIO_12 | Numérique | GPIO, capacité à entraînement élevé |
| 12 | DIO_11 | Numérique | Résultats de l'enquête |
| 13 | DIO_8 | Numérique | Résultats de l'enquête |
| 14 | Le GND | Épingle de terre | Connectez-vous au GND |
| 15 | Le GND | Épingle de terre | Connectez-vous au GND |
| 16 | VDD | Le pouvoir | 1.8V à 3.8V alimentation principale de la puce |
