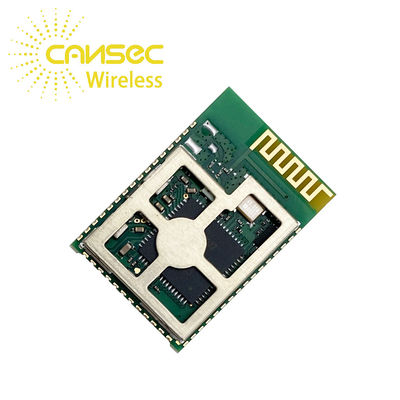

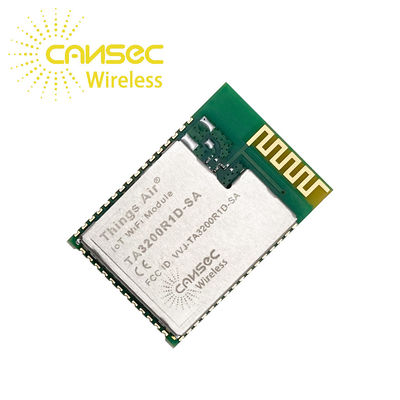

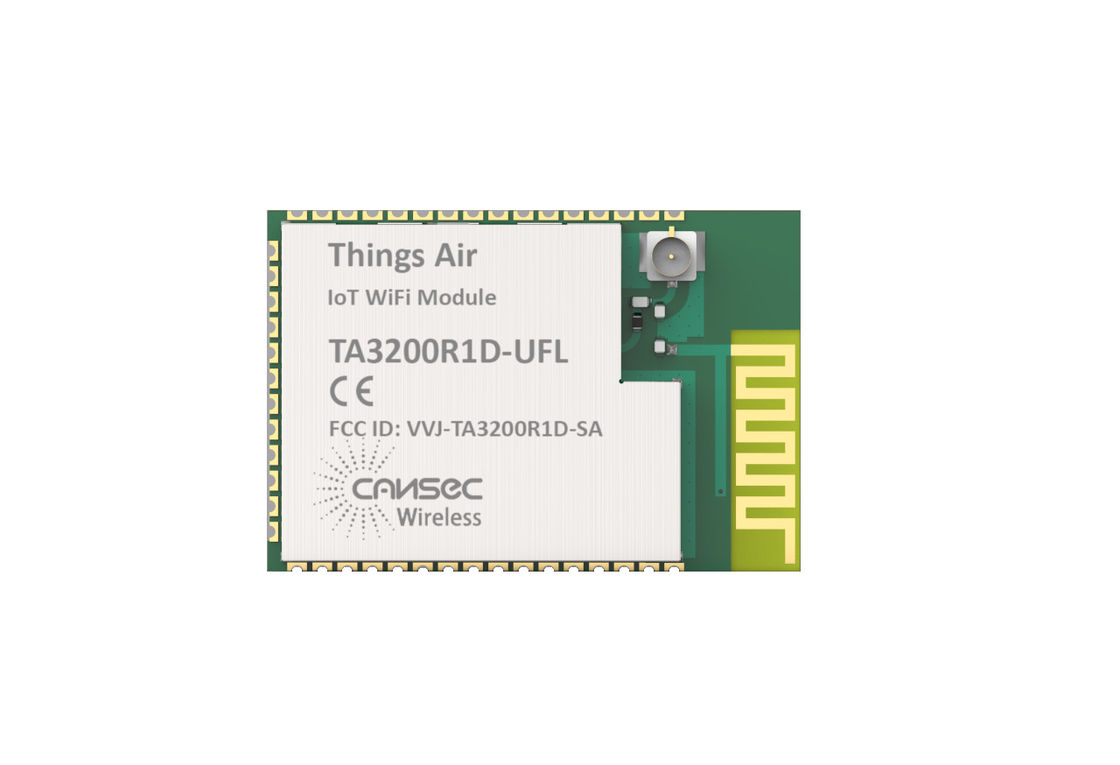

Module du Ti CC3200 IoT Wifi de Ta3200R1D

• Module de microcontrôleur Wi-Fi

- Microcontrôleur ARM Cortex-M4 avec processeur réseau Wifi 802.11 b/g/n

- Le pilote Wi-Fi intégré, le suppléant et la pile de réseau TCP/IP v4 avec les API de prise BSD standard de l'industrie

- Moteur de cryptage matériel pour la sécurité Internet TLS (SSL)

- Des modes Wi-Fi avancés à faible consommation

- SmartConfig Technology, WPS et mode AP pour configurer le dispositif sans tête pour se connecter au réseau Wi-Fi

- Option d'appareil sécurisé avec clé secrète 128 bits et démarrage sécurisé

• Sous-système des microcontrôleurs pour applications

- ARM Cortex-M4 Core à 80 MHz

- Options de mémoire intégrée

• Flash intégré
• RAM ((jusqu'à 256KB)
• Les pilotes de périphériques en ROM
• 8Mbit-Flash à bord

- Le moteur de cryptographie matérielle pour les avancés

Sécurité du matériel, y compris

• AES, DES et 3DES
• SHA et MD5
• CRC et somme de contrôle

- Interface de caméra parallèle rapide à 8 bits.

- 1 port audio multicanal (McASP) avec prise en charge du format I2S

- 1 Interface SD (MMC)

- Accès à la mémoire micro direct à 32 canaux (μDMA)

- 2 récepteurs/émetteurs asynchrones universels (UART)

- 2 interfaces périphériques en série (SPI)

- 1 Circuit intégré intermédiaire ((I2C)

- 4 chronomètres à usage général

- Mode de modulation de la largeur d'impulsion (PWM) de 16 bits

- 1 module de chronométrage de chien de garde

- Convertisseurs analogiques-numériques à 12 bits à 4 canaux (ADC)

- Jusqu'à 22 broches GPIO programmables individuellement

• Sous-système du processeur réseau Wi-Fi

- 802.11b/g/n Radio, bande de base et contrôle d'accès moyen

- La pile TCP/IP

• 8 prises TCP, UDP ou RAW simultanées
• 2 Sockets TLS v1.2 ou SSL 3.0 simultanés

- Un puissant moteur cryptographique pour des connexions WLAN rapides et sécurisées avec un cryptage 256 bits

- Station, point d'accès et mode Wi-Fi direct

- WPA2 Sécurité personnelle et d'entreprise

- SimpleLink Connection Manager pour gérer les états de sécurité Wi-Fi

- Le TX Power est de 18 dBm.

- Sensibilité aux rayons X

• -94,7 dBm à 1 DSSS
• - 87 dBm à 11 CCK
• - 73 dBm à 54 OFDM

- Le débit des applications

• UDP: 16 Mbps
• TCP: 12 Mbps
• Sous-système de gestion de l'énergie

- Convertisseur DC-DC intégré à tension d'alimentation large:

• VBAT:2.3 à 3.6V

- Faible consommation électrique à 3,6 V

• Hibernation avec horloge en temps réel (RTC):28μA
• Résistance à la combustion
• Connexion au ralenti: 0,875mA@DTIM=1
• Le nombre d'heures d'arrêt est calculé en fonction de la fréquence de l'appareil.
• Trafic TX: 223mA@54OFDM

- Source d'horloge intégrée

• 40Cristaux de 0,0 MHz avec oscillateur interne
• 32.768-kHz Crystal ((RTC)
• Forfait et conditions d'utilisation

• 1.27 mm Pitch, 44-Terminal, 18.22 mm × 26.65 mm Stamp Package pour un assemblage facile et une conception de PCB à faible coût
• Plage de température de fonctionnement: -20°C à +70°C

Remarque: envisager d'ajouter des condensateurs de découplage supplémentaires si la batterie ne peut pas fournir le courant.

Et s'il vous plaît aussi assurez-vous que ces deux condensateurs sont fermés au port de VBT_CC.

Cansec Module Wifi IoT à faible coût sans fil RF Transceiver Ta3200R1D Ti CC3200 Module Wifi avec option ODM / OEM flexible
